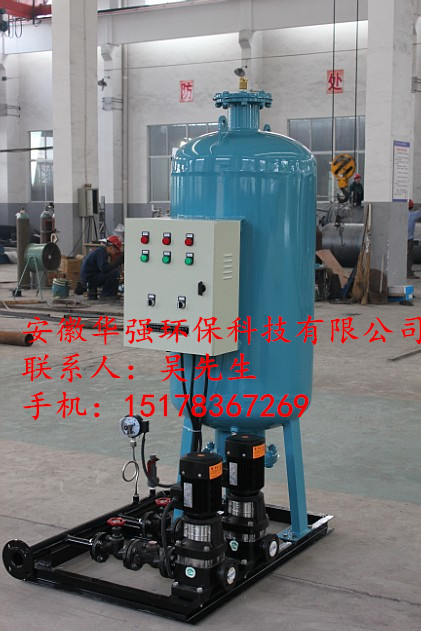

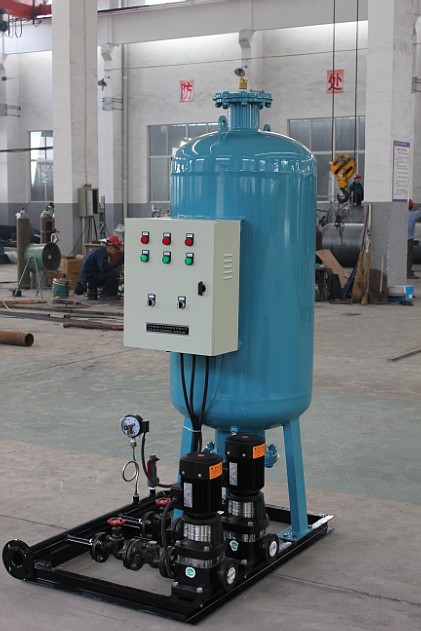

　　定壓補水裝置產品簡介

　　安徽華強環保科技有限公司生產的囊形隔膜式氣壓水罐，廣泛用于采暖系統，可代替高位膨脹水箱。也廣泛用于多層或高層民用和公共建筑的生活供水，可代替高位水箱或水塔。在罐內安裝囊形隔膜，隔膜與罐壁之間為氣室，充滿氮氣。囊形隔膜腔即為水室，當水量逐漸增加時，水室體積也逐漸擴大，囊形隔膜不斷向外擴張而氣室體積不斷縮小，由于氮氣可壓縮，并具有膨脹力，擠壓囊形隔膜，使水室的水具有一定的壓力，保證正常采暖補水或生活供水。為了便于安裝和操作運行，本公司研制了由囊形隔膜式氣壓水罐、水泵、管路和自動控制裝置等組成的整體式機組。用于采暖系統的即為定壓補水機組兼作膨脹水箱;用于生活供水的即為氣壓供水機組。

　　定壓補水裝置主要特點

　　1、 一次充氮氣，可保持長期使用。

2、 罐體為密閉裝置，氣水不相接觸，能保證水質不被外界污染。

3、占地面積少，投資省，安裝快，操作管理和維修簡便。

4、 省去建筑物內的高位水箱，節約結構投資。

5、水罐起緩沖作用，可消除對管網的水錘影響。

6、自動控制、運行可靠。

　　定壓補水裝置工作原理

　　囊式定壓罐是利用氣體的可壓縮性能設計的，它是在管網系統和管網補水泵之間增加了一臺囊式定壓罐，同時在管道上增加電接點壓力表，電接點壓力表將直接顯示管網的系統壓力，當系統壓力低于設置最小壓力時，電接點壓力表將傳輸信號給管網補水泵，管網補水泵開始工作;當系統壓力大于設置最高壓力時，電接點壓力表將傳輸信號給管網補水泵，管網補水泵停止工作。在管網補水泵停止工作后，系統壓力靠囊式定壓罐來補償，當管網系統壓力下降時，囊式定壓罐內的氣體要自然膨脹，罐體內的水在氣體壓力下自動補入系統;當囊式定壓罐內的水減小到一定程度，靠管網補水泵來實現增壓，罐內的氣體再次被壓縮。如此往復的工作，實現對管網系統的穩壓。

　　定壓補水裝置設備采用系統靜壓作為膨脹水箱內的設計初始壓力水頭，采用保證系統內熱水不汽化的壓力作為膨脹水箱內動行終端壓力水頭。初始運行時首先啟動補水泵向系統及氣壓罐內的水室中充水，系統充滿后多余的水被擠進膠囊內。因為水的不可壓縮性，隨著水量的不斷增加，水室的體積也不斷的擴大而壓縮氣室，罐內的壓力也不斷的升高。

　　當壓力達到設計壓力時，通過壓力控制器使補水泵關閉。當系統內的水受熱膨脹使系統壓力升高超過設計壓力時，多余的水通過安全閥排至補水箱循環使用，當系統中的 水由于泄露或溫度下降而體積縮小，系統壓力降低時，膠囊中的水被不斷壓入管網補充系統的壓降損失，當系統壓力至設計允許的最低壓力時，通過壓力控制器使補水泵重新啟動向管網及氣壓罐內補水，如此周而復始。

　　定壓補水裝置應用范圍

　　1、工業用水：日供水量為50～1200噸;

　　2、生活用水：可供60～12000戶居民用水;

　　3、中央空調冷凍水循環恒壓補水和消防供水;

　　4、農村噴灌系統和自建的自來水供水系統;

　　5、舊有供水系統(水塔、高位水箱等)的改造。

定壓補水裝置技術參數

?
